0、环境：

我现在有三台rocky linux：192.168.1.199、192.168.1.201、192.168.1.202，我现在需要在192.168.1.199上安装LVS，另外两台安装nginx，LVS对外开放端口30010，代理到两台nginx服务器的30011端口上面，需要怎么安装LVS和配置

为了让大家更好地理解这个架构，我们使用通用的术语来表达各个角色的功能：

• Director：调度器，对应你的主机 192.168.1.199。

• Real Server (RS)：真实后端服务器，对应你的主机 192.168.1.201 和 192.168.1.202。

• VIP (Virtual IP)：集群的虚拟服务IP，是客户端访问的入口地址。为了和现有IP不冲突，我们选择一个当前网段未被使用的IP，例如 192.168.1.100。

DR模式的一个关键限制是前后端端口必须一致。为了使配置能正常工作，你需要修改Nginx的监听端口为 30010，使其与LVS对外开放的端口相同。

1. LVS 调度器 (Director) 配置步骤

步骤1: 关闭防火墙和SELinux

bash

# 停止 firewalld 服务
systemctl stop firewalld
# 关闭 SELinux
setenforce 0

步骤2: 安装 ipvsadm

在 Director（192.168.1.199） 上，首先安装 ipvsadm 管理工具。

bash

dnf install -y ipvsadm
modprobe ip_vs # 加载LVS内核模块
echo "ip_vs" | sudo tee /etc/modules-load.d/ip_vs.conf # 设置开机自动加载

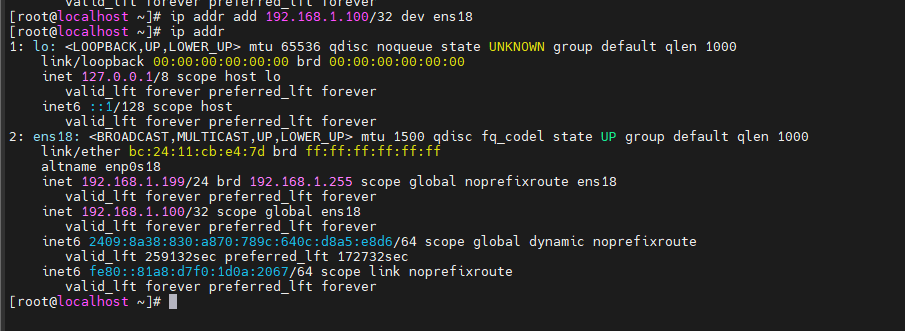

步骤3: 配置VIP

bash

# 创建一个虚拟网卡绑定VIP，掩码/32，仅用于对外通信
ip addr add 192.168.1.100/32 dev eth0 # 将 eth0 替换为你的网卡名，如ens192

为了使VIP在重启后依然存在，可以创建网卡配置文件：

bash

# 文件名中的eth0:0表示网卡别名，确保网卡名和序号与现有网卡不冲突
vi /etc/sysconfig/network-scripts/ifcfg-eth0:0

将以下内容填入配置文件，保存并退出。

ini

NAME=eth0:0
DEVICE=eth0:0
ONBOOT=yes
IPADDR=192.168.1.100
NETMASK=255.255.255.255

步骤4: 关闭ICMP重定向

bash

# 临时关闭
echo "0" > /proc/sys/net/ipv4/conf/all/send_redirects
echo "0" > /proc/sys/net/ipv4/conf/default/send_redirects
echo "0" > /proc/sys/net/ipv4/conf/eth0/send_redirects

# 永久生效，将以下内容写入文件 /etc/sysctl.conf
echo "net.ipv4.conf.all.send_redirects = 0" >> /etc/sysctl.conf
echo "net.ipv4.conf.default.send_redirects = 0" >> /etc/sysctl.conf
echo "net.ipv4.conf.eth0.send_redirects = 0" >> /etc/sysctl.conf
sysctl -p

步骤5: 配置LVS转发规则

bash

# 清除现有规则
ipvsadm -C
# 添加虚拟服务：VIP为 192.168.1.100，端口 30010，调度算法为 rr (轮询)
ipvsadm -A -t 192.168.1.100:30010 -s rr
# 添加后端真实服务器，-g 表示使用 DR 模式
ipvsadm -a -t 192.168.1.100:30010 -r 192.168.1.201:30010 -g
ipvsadm -a -t 192.168.1.100:30010 -r 192.168.1.202:30010 -g
# 保存规则，以便系统重启后自动恢复
ipvsadm-save > /etc/sysconfig/ipvsadm
systemctl enable ipvsadm

2. Nginx 真实服务器 (Real Server) 配置步骤

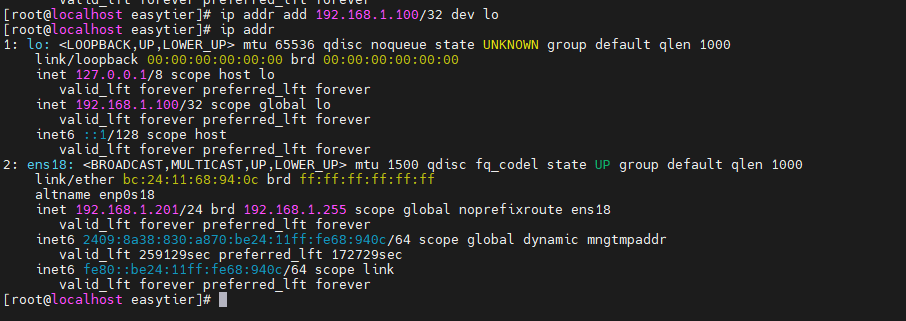

步骤1: 配置VIP至本地回环接口 (lo)

bash

# 在本地回环接口上绑定VIP，掩码必须为 /32
ip addr add 192.168.1.100/32 dev lo

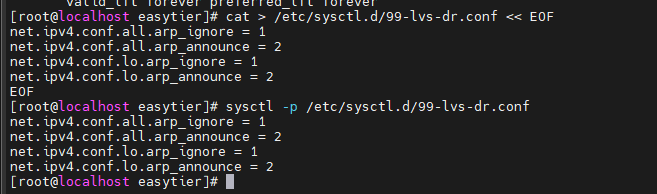

步骤2: 抑制ARP响应

bash

# 写入以下内容至文件，直接使用 cat 重定向创建
cat > /etc/sysctl.d/99-lvs-dr.conf << EOF
net.ipv4.conf.all.arp_ignore = 1
net.ipv4.conf.all.arp_announce = 2
net.ipv4.conf.lo.arp_ignore = 1
net.ipv4.conf.lo.arp_announce = 2
EOF

# 使配置立即生效
sysctl -p /etc/sysctl.d/99-lvs-dr.conf

以上配置解决了DR模式下RS的VIP对外的ARP响应问题。

• arp_ignore = 1: 让系统只回答目标IP是本地IP的ARP请求。

• arp_announce = 2: 系统在发送ARP请求时，会使用合适的本地IP地址。

步骤3: 安装Nginx并配置监听端口

bash

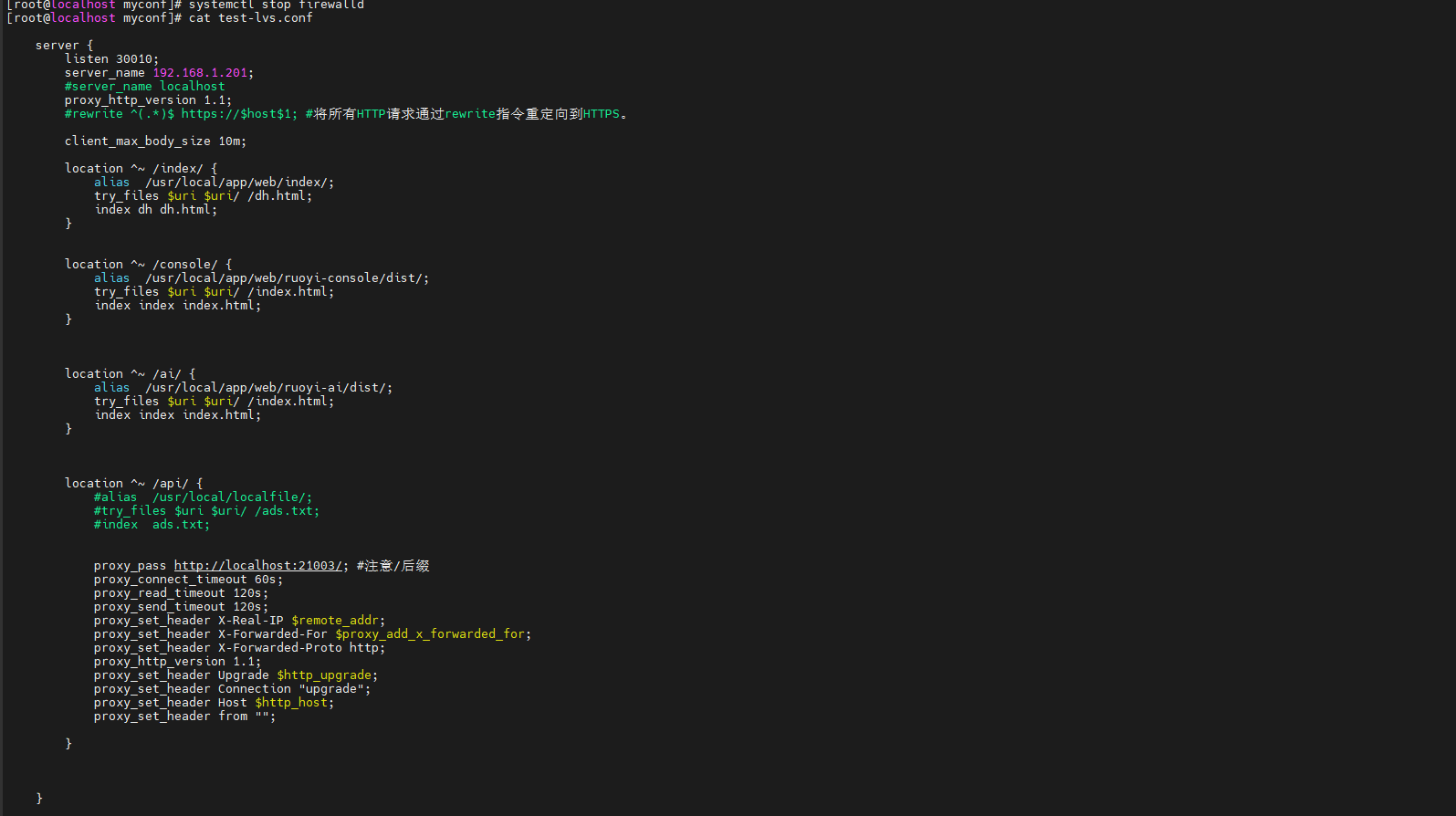

# 修改 Nginx 配置，使监听端口与 LVS 虚拟服务端口 30010 一致
dnf install -y nginx
sed -i 's/listen       80;/listen       30010;/' /etc/nginx/nginx.conf
systemctl start nginx && systemctl enable nginx

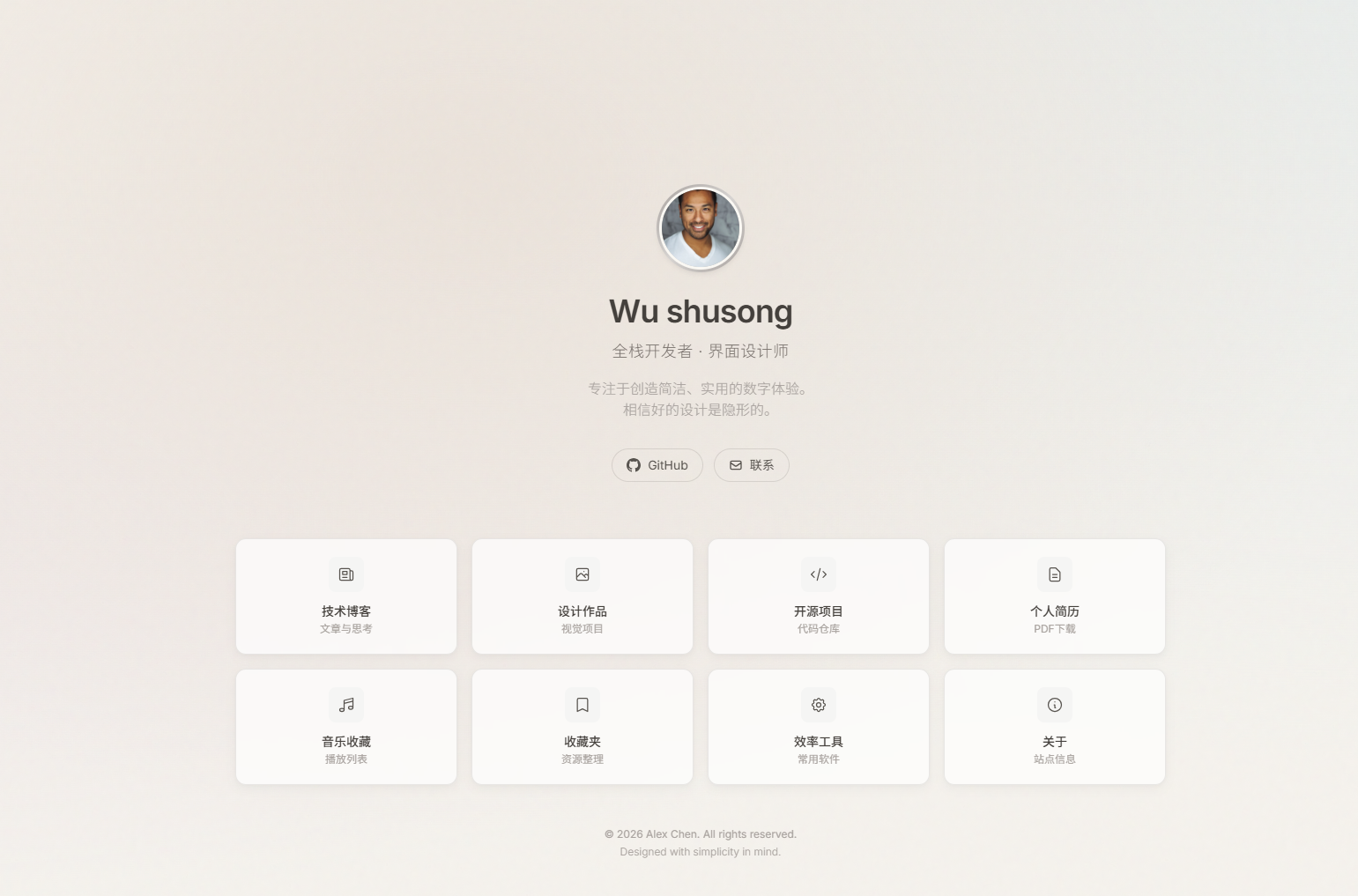

我这里测试，放入了一个首页面板测试页面

3. 验证与测试

1、查看LVS规则

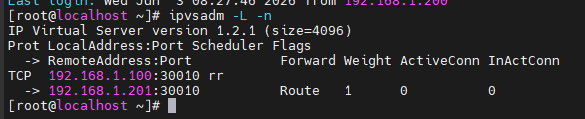

在调度器上执行 ipvsadm -L -n，你会看到类似下面的结果，ActiveConn 和 InActConn 展示了后端的连接数。

text

IP Virtual Server version 1.2.1 (size=4096)
Prot LocalAddress:Port Scheduler Flags
  -> RemoteAddress:Port           Forward Weight ActiveConn InActConn
TCP  192.168.1.100:30010 rr
  -> 192.168.1.201:30010            Route   1      0          0
  -> 192.168.1.203:30010            Route   1      0          0

2、从客户端发起访问测试

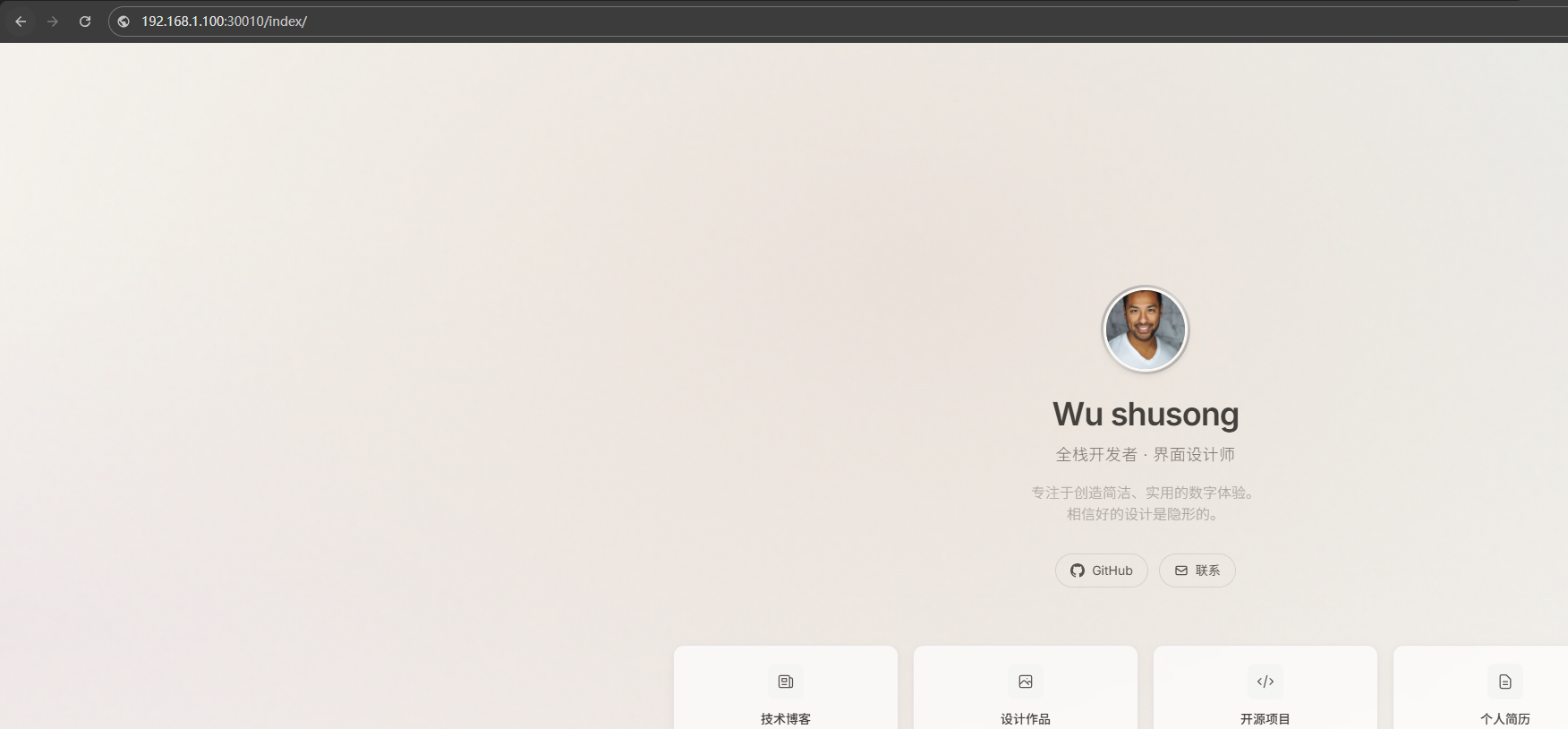

多次执行 curl http://192.168.1.100:30010，观察是否轮流返回来自 192.168.1.201 和 192.168.1.202 后端服务器的响应。

4. 持久化与故障排查

如何保存配置？

1. LVS 规则: ipvsadm-save > /etc/sysconfig/ipvsadm。

2. 内核参数 (sysctl): 已经在 /etc/sysctl.d/99-lvs-dr.conf 文件中配置，持久化生效。

3. VIP地址: 调度器上的VIP通过创建 /etc/sysconfig/network-scripts/ifcfg-eth0:0 网卡配置文件实现持久化；后端服务器上的VIP配置推荐写入一个启动脚本（如 /etc/rc.local）来执行 ip addr add 192.168.1.100/32 dev lo。

如何排查故障？

1. 检查ARP抑制是否生效: 在Real Server上执行 cat /proc/sys/net/ipv4/conf/all/arp_ignore，返回的结果应为 1。

2. 检查后端端口: 执行 netstat -tulnp | grep 30010，确认Nginx是否正常监听在 30010 端口。

3. 检查防火墙: 执行 systemctl status firewalld，确保防火墙是关闭 (inactive (dead)) 状态。
